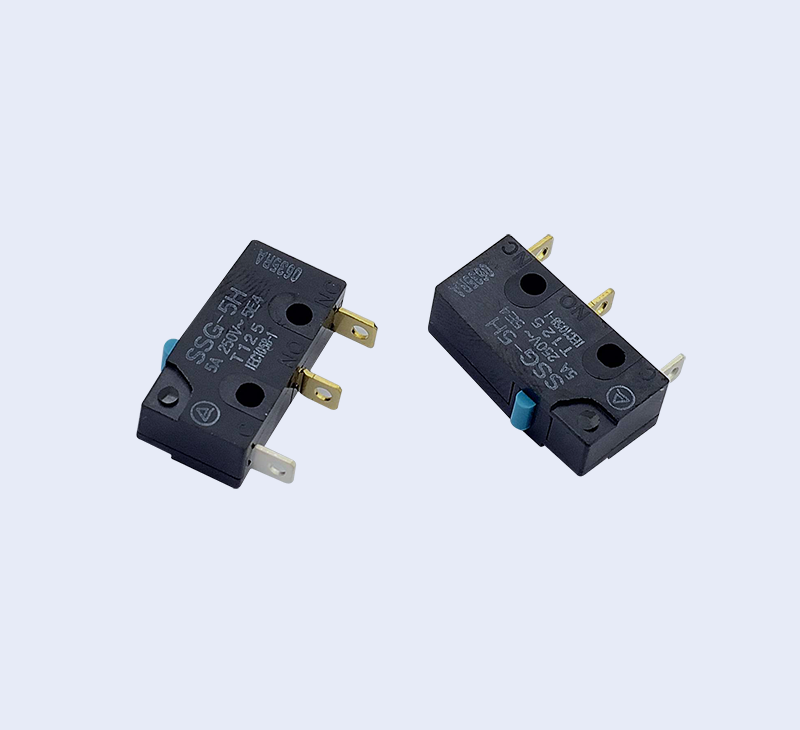

| 額定值 | 5 A | 0.1 A | ||
| 驅動桿 | 端子 | 動作力(OF)最大 | ||
| 針狀按鈕型 | 焊接端子 | 1.50 N {153 gf} | SSG-5H | SSG-01H |
| 接線片端子(#100) | SSG-5 | SSG-01T | ||

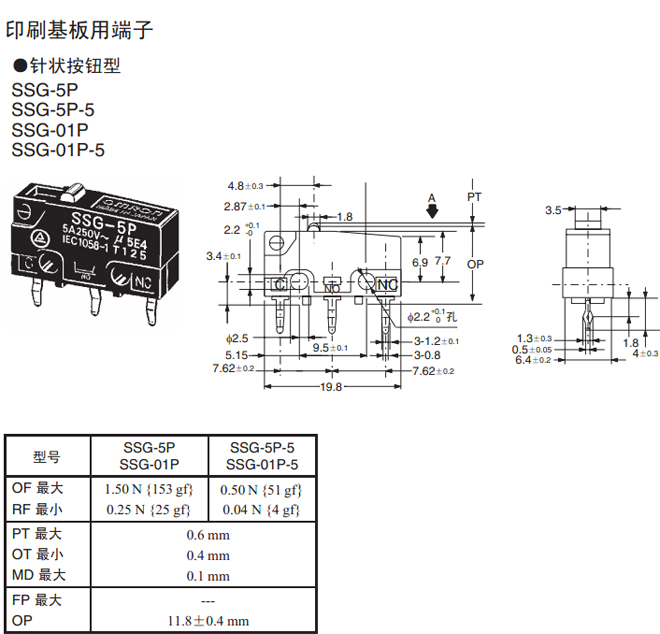

| 印刷基板用端子 | SSG-5P | SSG-01P | ||
| 焊接端子 | 0.50 N {51 gf} | SSG-5H-5 | SSG-01H-5 | |
| 接線片端子(#100) | SSG-5T-5 | SSG-01T-5 | ||
| 印刷基板用端子 | SSG-5P-5 | SSG-01P-5 | ||

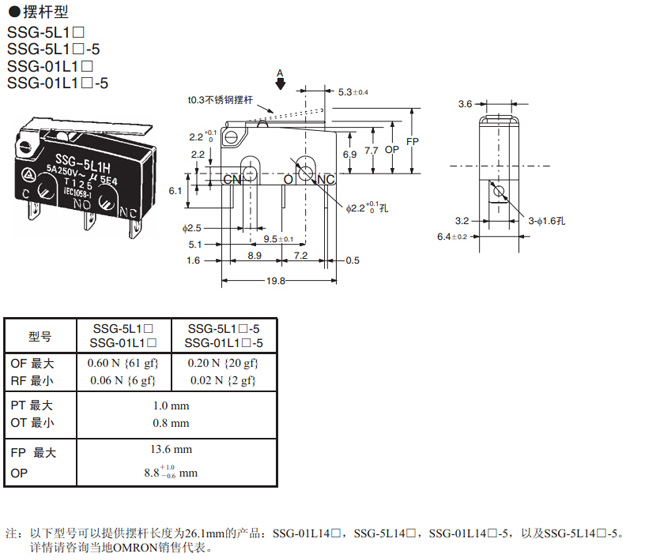

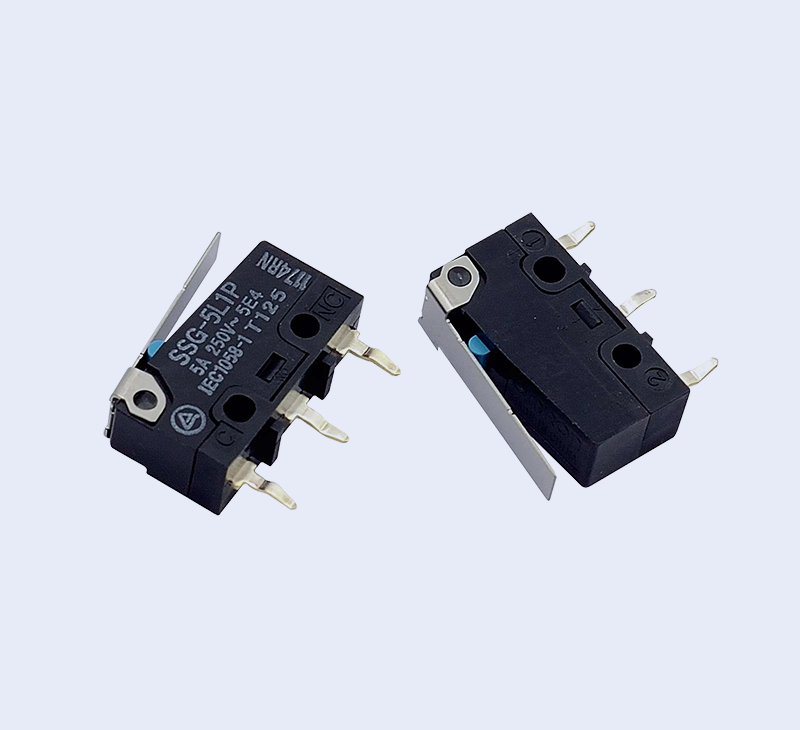

| 擺桿型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L1H | SSG-01L1H |
| 接線片端子(#100) | SSG-5L1T | SSG-01L1T | ||

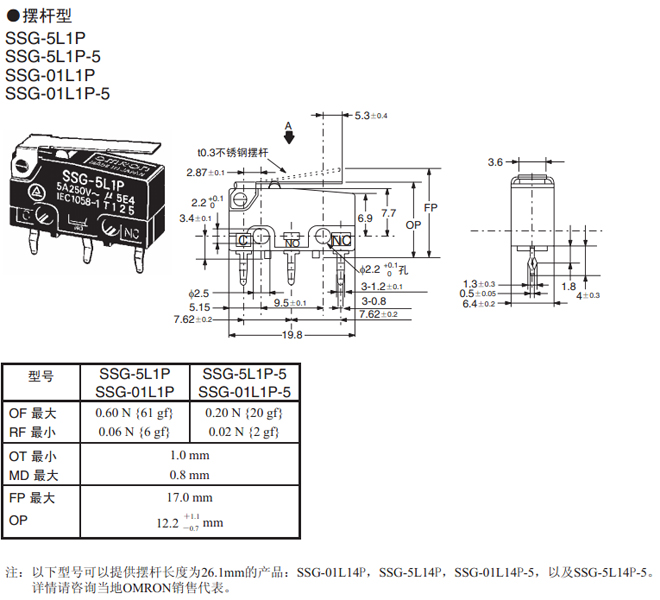

| 印刷基板用端子 | SSG-5L1P | SSG-01L1P | ||
| 焊接端子 | 0.20 N {20 gf | SSG-5L1H-5 | SSG-01L1H-5 | |
| 接線片端子(#100) | SSG-5L1T-5 | SSG-01L1T-5 | ||
| 印刷基板用端子 | SSG-5L1P-5 | SSG-01L1P-5 | ||

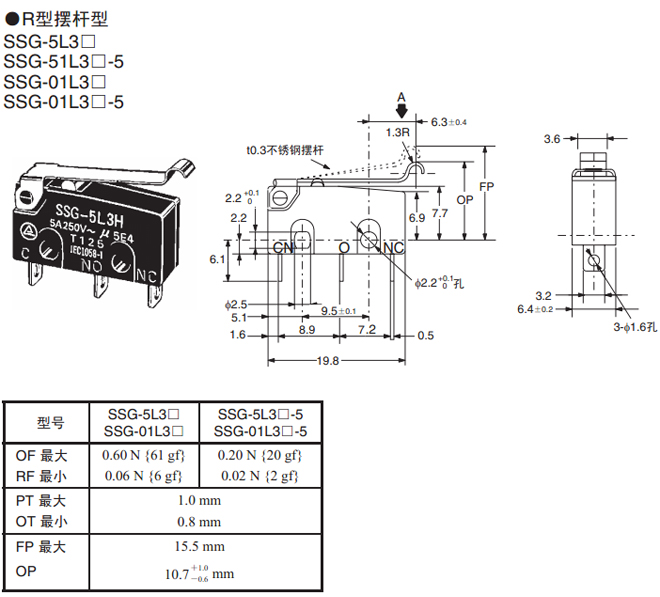

| R型擺桿型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L3H | SSG-01L3H |
| 接線片端子(#100) | SSG-5L3T | SSG-01L3T | ||

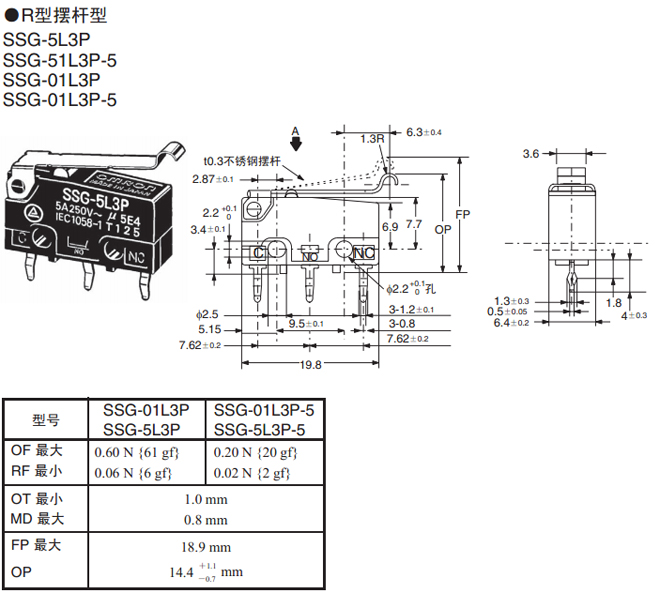

| 印刷基板用端子 | SSG-5L3P | SSG-01L3P | ||
| 焊接端子 | 0.20 N {20 gf} | SSG-5L3H-5 | SSG-01L3H-5 | |
| 接線片端子(#100) | SSG-5L3T-5 | SSG-01L3T-5 | ||
| 印刷基板用端子 | SSG-5L3P-5 | SSG-01L3P-5 | ||

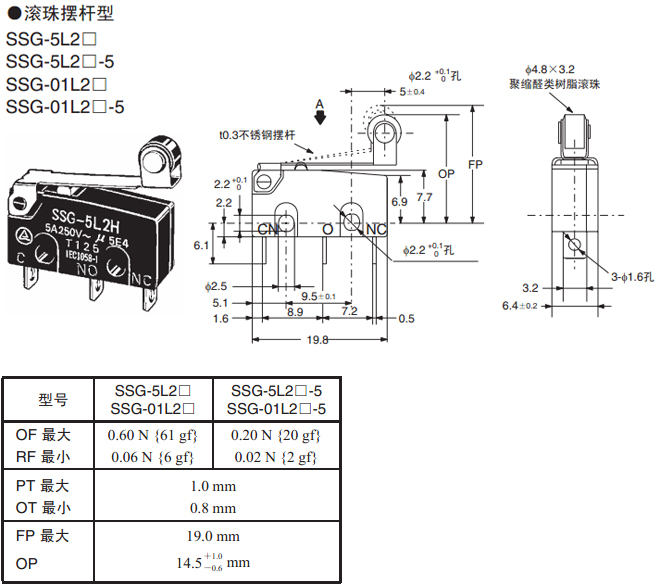

| 滾珠擺桿型 | 焊接端子 | 0.60 N {61 gf} | SSG-5L2H | SSG-01L2H |
| 接線片端子(#100) | SSG-5L2T | SSG-01L2T | ||

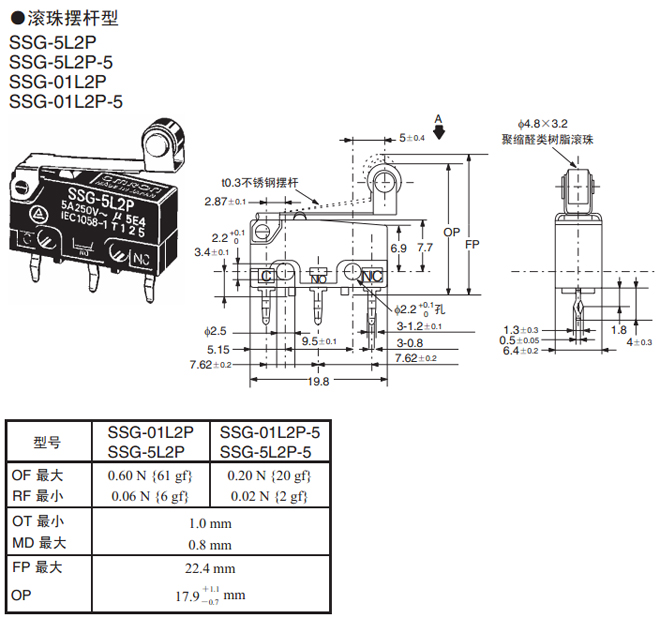

| 印刷基板用端子 | SSG-5L2P | SSG-01L2P | ||
| 焊接端子 | 0.20 N {20 gf} | SSG-5L2H-5 | SSG-01L2H-5 | |
| 接線片端子(#100) | SSG-5L2T-5 | SSG-01L2T-5 | ||
| 印刷基板用端子 | SSG-5L2P-5 | SSG-01L2P-5 | ||
| 注：SPST-NO和SPES-NC型號的詳細情況，請咨詢當地OMRON銷售代表 |

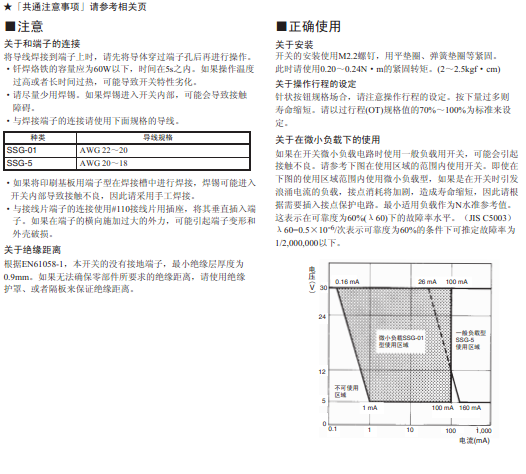

額定值
| 項目 | 阻抗負載 | |
| 型號 | 額定電壓 | |
| SSG-5 | AC125V | 5A |
| AC250V | 3A | |
| SSG-01 | AC125V | 0.1A |
| DC 30V | 0.1A | |
| 注.1.上述數值表示穩定電流。 |
| 2.直流并且有浪涌的情況下，請同時使用浪涌抑制電路。 |
| 3.上述額定值要符合以下使用條件的場所。 |
| ? 環境溫度：20±2℃ |
| ? 環境濕度：65±5%RH |
| ? 操作頻率：30次/min. |
■ 性能
| 容許操作速度 | 0.1mm～1m/s(針狀按鈕型的場合) | |
| 容許操作頻率 | 機械 | 最大400次/min |
| 電氣 | 最大30次/min | |
| 絕緣電阻 | 100MΩ以上 | |
| 接觸電阻 | OF 1.50 N | SSG-5 models: 30mΩ最大 |
| SSG-01 models: ?50mΩ 最大 | ||
| OF ?0.50 N | SSG-5 models: 50mΩ 最大 | |
| SSG-01 models: ?100m Ω最大 | ||
| 耐電壓 | 同極端子之間 | AC1,000V,50/60Hz 1min(SSG-01H和SSG-01T型為 ?AC600V) |
| 帶電金屬部與地之間 | AC1,500 V, 50/60 Hz 1 min | |
| 各端子與非帶電金屬部之間 | AC1,500 V, 50/60 Hz 1 min | |
| 振動 | 誤動作 | 10～2,000 Hz, 196 m/s2 {20G} |
| 沖擊 | 誤動作 | 490 m/s2 {約 50G} |
| 壽命（注2） | 機械 | 10,000,000 次以上 (60 次/min) |
| 電氣 | 200,000次以上(30次/min) | |
| 保護結構（IP等級） | IEC IP40 | |
| 防觸電保護等級 | Class I | |
| 漏電特性 | 175 | |
| 使用環境溫度度 | –25°C～125°C (在環境濕度60% 以下) (無結冰) | |
| 使用環境濕度 | 85% RH以下 (5°C～30°C時) | |
| 重量 | 約1.6g（針狀按鈕型 的場合） | |
| 注.1.以上給出的餓數值為初始值。 |
| 2.試驗條件，請聯系當地OMRON銷售代表。 |
