種類
6mm方形
| 型號 | 接點材質 | 柱塞的種類 | 高度 | 動作力 | 柱塞顏色 | 袋裝 | |||
|---|---|---|---|---|---|---|---|---|---|
| 無接地端子 | 最小包裝單位 | 有接地端子 | 最小包裝單位 | ||||||
|

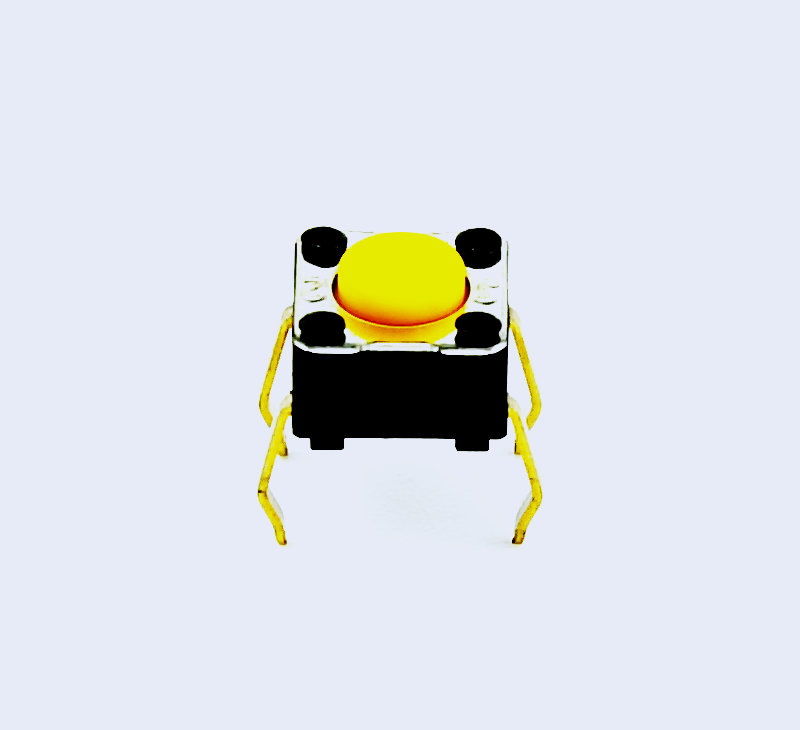

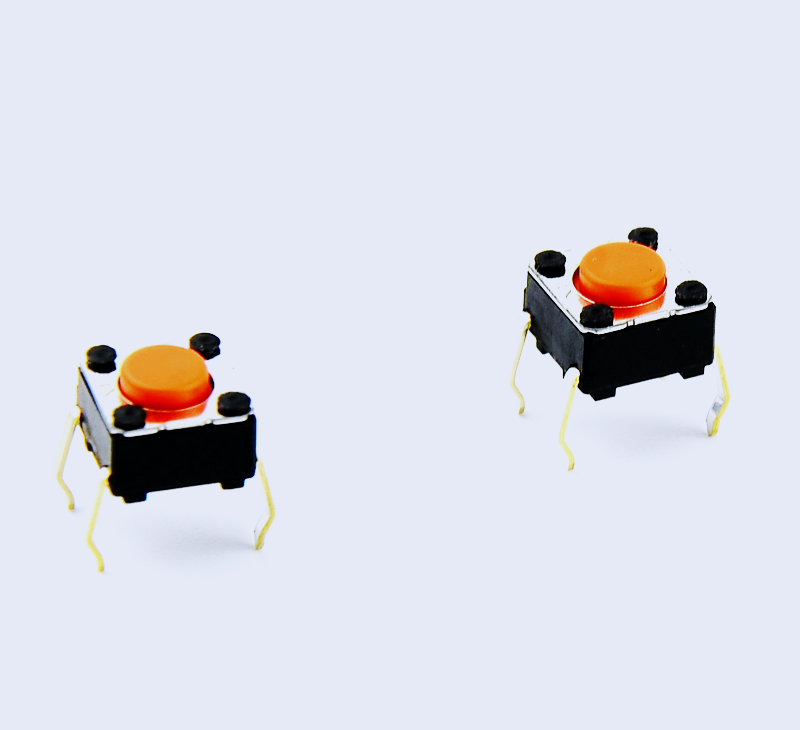

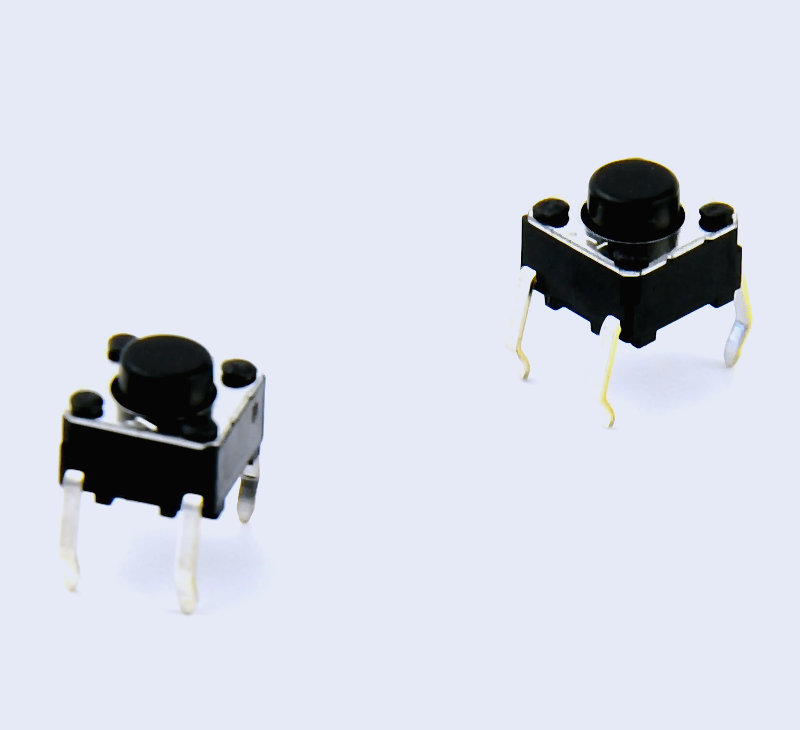

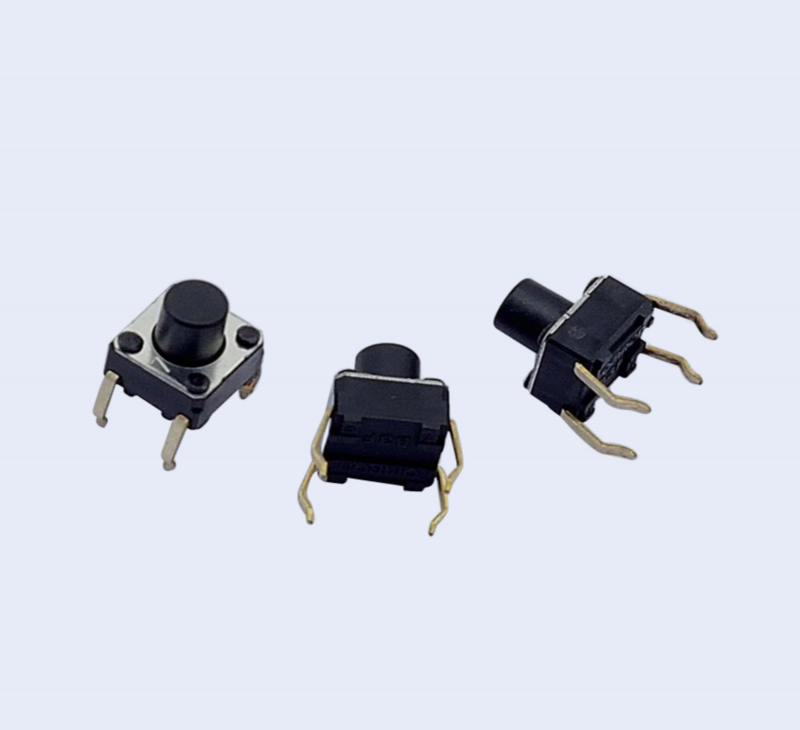

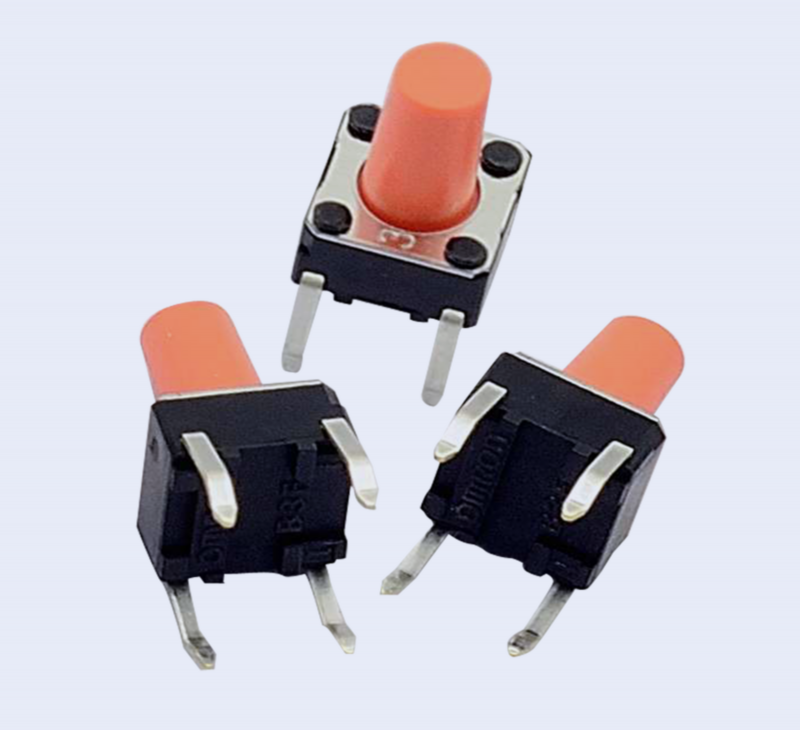

標準型 B3F-1000系列 | 鍍銀 |
（平型） | 4.3mm | 0.98N {100gf} | 象牙色 | B3F-1000 | 100個 | B3F-1100 | 100個 |
| 1.47N {150gf} | 黃 | B3F-1002 | B3F-1102 | ||||||
| 2.55N {260gf} | 橙 | B3F-1005 | B3F-1105 | ||||||
| 4.9N {500gf} | 紅 | B3F-1006 | - | ||||||
| 5.0mm | 0.98N {100gf} | 黑 | B3F-1020 | B3F-1120 | |||||
| 1.47N {150gf} | 灰 | B3F-1022 | B3F-1122 | ||||||
| 2.55N {260gf} | 粉紅 | B3F-1025 | B3F-1125 | ||||||
| 4.9N {500gf} | 藍 | B3F-1026 | - | ||||||
| 5.0mm (7.5mm節距) | 0.98N {100gf} | 黑 | - | B3F-1110 | |||||
| 7.0mm | 0.98N {100gf} | 黑 | B3F-1060 | - | |||||
| 1.47N {150gf} | 黃 | B3F-1062 | - | ||||||
| 9.5mm | 0.98N {100gf} | 黑 | B3F-1070 | - | |||||
| 1.47N {150gf} | 黃 | B3F-1072 | - | ||||||
| 2.55N {260gf} | 橙 | B3F-1075 | - | ||||||
|

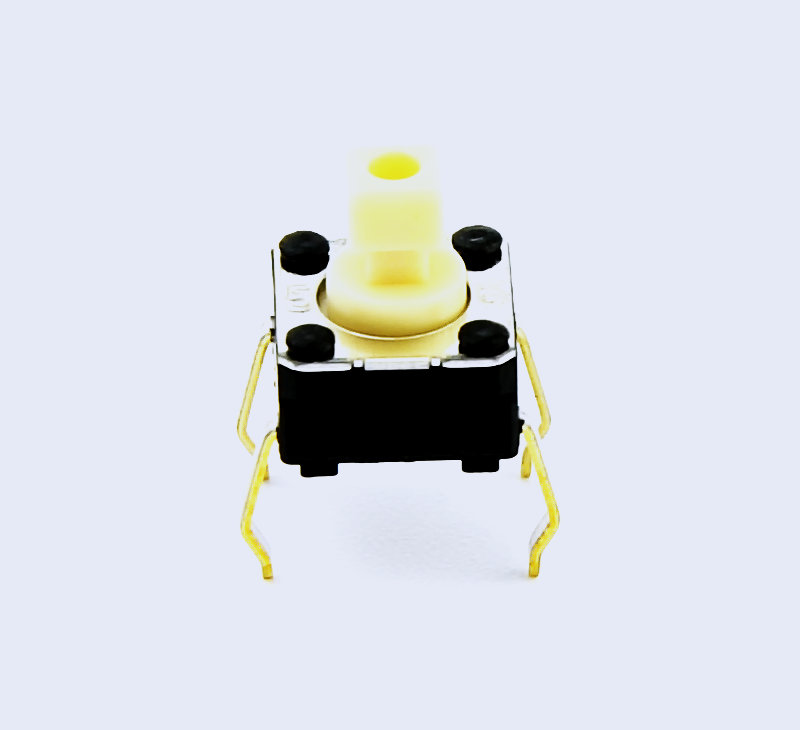

凸型 | 7.3mm | 0.98N {100gf} | 象牙色 | B3F-1050 | B3F-1150 | ||||
| 1.47N {150gf} | 黃 | B3F-1052 | B3F-1152 | ||||||
| 2.55N {260gf} | 橙 | B3F-1055 | B3F-1155 | ||||||
| 4.9N {500gf} | 紅 | B3F-1056 | - | ||||||
|

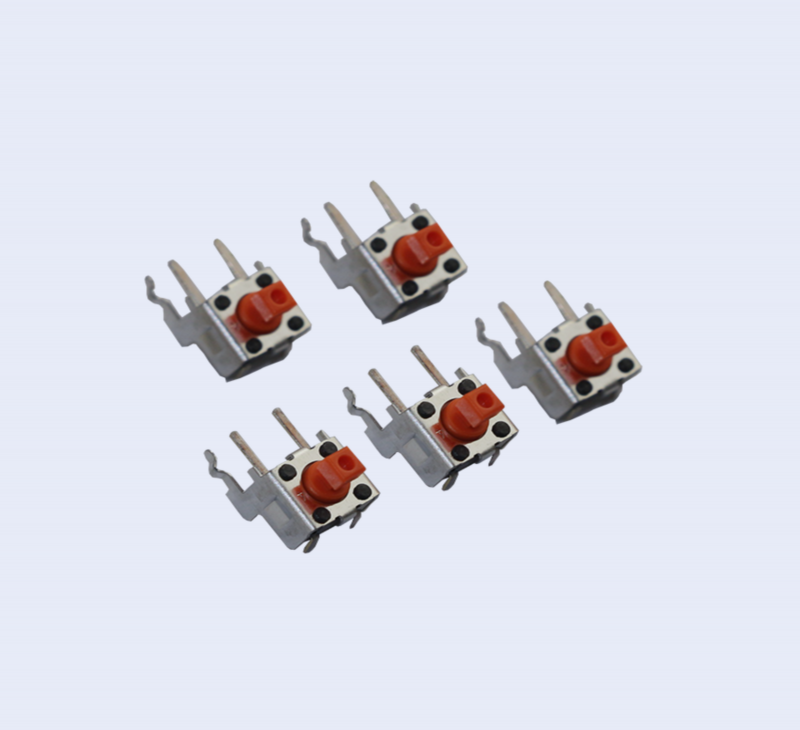

橫向操作型 B3F-3000系列 | 鍍銀 |
平型 | 3.15mm | 0.98N {100gf} | 象牙色 | - | B3F-3100 | ||
| 1.47N {150gf} | 黃 | - | B3F-3102 | ||||||
| 2.55N {260gf} | 橙 | - | B3F-3105 | ||||||
| 3.85mm | 0.98N {100gf} | 黑 | - | B3F-3120 | |||||
| 1.47N {150gf} | 灰 | - | B3F-3122 | ||||||
| 2.55N {260gf} | 粉紅 | - | B3F-3125 | ||||||
|
凸型 | 6.15mm | 0.98N {100gf} | 象牙色 | - | B3F-3150 | ||||
| 1.47N {150gf} | 黃 | - | B3F-3152 | ||||||
| 2.55N {260gf} | 橙 | - | B3F-3155 | ||||||
|
高可靠型 鍍金型 B3F-1000-G系列 | 鍍金 |
平型 | 4.3mm | 1.76N {180gf} | 黃 | B3F-1002-G | B3F-1102-G | ||
| 5.0mm | 灰 | B3F-1022-G | B3F-1122-G | ||||||
| 7.0mm | 黃 |
B3F-1062-G (見備注) | - | ||||||
| 9.5mm | 黃 |
B3F-1072-G (見備注) | - | ||||||
|
高可靠型 鍍金型 橫向操作型 B3F-3000-G系列 |
凸型 | 7.3mm | 黃 | B3F-1052-G | - | ||||
|
平型 | 3.85mm | 灰 | - |
B3F-3122-G (見備注) | |||||
注.訂購數量必須為100個的整數倍。

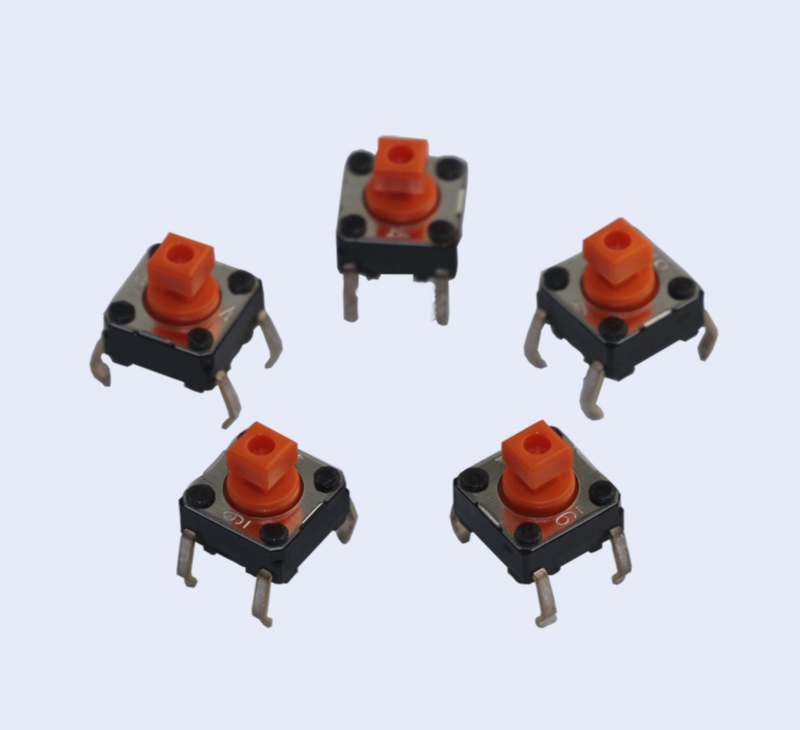

12mm方形
| 型號 | 接點材質 |
柱塞的種類 (或LED顏色) | 高度 | 動作力 | 柱塞顏色 | 袋裝(100個開關為單位) | |||
|---|---|---|---|---|---|---|---|---|---|
| 無接地端子 | 最小包裝單位 | 有接地端子 | 最小包裝單位 | ||||||
|
標準型 B3F-4000系列 | 鍍銀 | 平型 | 4.3mm | 1.27N {130gf} | 象牙色 | B3F-4000 | 100個 | B3F-4100 | 100個 |
| 2.55N {260gf} | 黃 | B3F-4005 | B3F-4105 | ||||||
| 凸型 | 7.3mm | 1.27N {130gf} | 象牙色 | B3F-4050 | B3F-4150 | ||||
| 2.55N {260gf} | 黃 | B3F-4055 | B3F-4155 | ||||||
|
長壽型 B3F-5000系列 | 鍍銀 | 平型 | 4.3mm | 1.27N {130gf} | 藍 | B3F-5000 | B3F-5100 | ||
| 凸型 | 7.3mm | 藍 | B3F-5050 | B3F-5150 | |||||
|
高信賴型 鍍金型 B3F-5001系列 | 鍍金 | 平型 | 4.3mm | 1.27N {130gf} | 藍 | B3F-5001 | B3F-5101 | ||
| 凸型 | 7.3mm | 藍 | B3F-5051 | B3F-5151 | |||||
注.訂購數量必須為100個的整數倍。
6mm方形柱塞型(壓花帶裝規格)
| 型號 | 接點材質 | 柱塞的種類 | 高度 | 動作力 | 柱塞顏色 | 徑向帶裝 | |||
|---|---|---|---|---|---|---|---|---|---|
| 無接地端子 | 最小包裝單位 | 有接地端子 | 最小包裝單位 | ||||||
|
柱塞型 B3F-6000系列 | 鍍銀 | 平型 | 4.3mm | 0.98N {100gf} | 象牙色 | B3F-6000 | 1,000個 | B3F-6100 | 1,000個 |
| 1.47N {150gf} | 黃 | B3F-6002 | B3F-6102 | ||||||
5.0mm |
0.98N {100gf} | 黑 | B3F-6020 | B3F-6120 | |||||
1.47N {150gf} | 灰 | B3F-6022 | B3F-6122 | ||||||
凸型 |
7.3mm | <div class="in active" style="box-si | |||||||
額定值/性能
| 額定值（阻性負載） | DC3～24V 1～50mA（B3F-G系列：DC3V～24V 100μA～50mA） |
|---|---|
| 最小適用負載（參考值） | DC1V 10μA |
| 使用環境溫度 | -25～+70℃，60％RH以下（無結冰、無凝露） |
| 使用環境濕度 | 35～85%RH（+5～+35℃） |
| 接點結構 | 1a常開接點 |
| 接觸電阻（初始值） | 100mΩ以下 |
| 絕緣電阻 | 100MΩ以上（DC250V絕緣電阻計） |
| 耐電壓 | AC500V 50/60Hz 1min |
| 震蕩時間 | 5ms以下 |
| 振動 | 誤動作：頻率10～55Hz 雙振幅1.5mm |
| 沖擊 |
耐久：最大1,000m/s2 誤動作：100m/s2 |
| 壽命 |
B3F-1000, B3F-3000, B3F-6000: 1,000,000次以上(OF: 0.98N {100gf}) (B3F-1070: 500,000次以上) 300,000次以上(OF: 1.47N {150gf}) 100,000次以上(OF: 2.55N {260gf}) 50,000次以上(OF: 4.9N {500gf}) B3F-4000: 3,000,000次以上(OF: 1.27N {130gf}) 1,000,000次以上(OF: 2.55N {260gf}) B3F-5000/5001: 10,000,000次以上 B3F-G: 300,000次以上 |
重量 |
6mm方形：約0.25g 12mm方形：約0.85g（標準數值） 開孔形：約0.25g |
| 保護結構 | IEC IP00 |
| 清洗 | 不可 |
| 外形尺寸(單位：mm) 注. BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。（橫壓型和徑向型除外） 6mm方形標準型、平型（無接地端子）B3F-1000, B3F-1002, B3F-1005, B3F-1006B3F-1020 (見備注), B3F-1022 (見備注),B3F-1025 (見備注), B3F-1026 (見備注)B3F-1002-G, B3F-1022-G (見備注)注：B3F-1020、B3F-1022、B3F-1025、B3F-1026、B3F-1022-G高度在5±0.2mm |
| 標準型、平型（有接地端子、間距6.5mm）B3F-1100, B3F-1102, B3F-1105B3F-1120 (見備注), B3F-1122 (見備注)B3F-1125 (見備注)B3F-1102-G, B3F-1122-G (見備注)注：B3F-1120、B3F-1122、B3F-1125、B3F-1122-G高度在5±0.2mm |
| 標準型、平型（有接地端子、間距7.5mm）B3F-1110 |
| 標準型、平型（無接地端子）B3F-1060, B3F-1062, B3F-1062-G注. 上述外形尺寸圖中，未注公差為±0.4mm。開關本體上沒有標明端子編號。 |
| 標準型、平型（無接地端子）B3F-1070, B3F-1072, B3F-1075, B3F-1072-G |
| 標準型、凸型（無接地端子）B3F-1050, B3F-1052B3F-1055, B3F-1056B3F-1052-G |
| 標準型、凸型（有接地端子）B3F-1150, B3F-1152, B3F-1155 |
| 橫向操作型、平型B3F-3100, B3F-3102, B3F-3105 |
| 橫向操作型、平型(高度3.85m)B3F-3120, B3F-3122, B3F-3125, B3F-3122-G |
| 橫向操作型、凸型B3F-3150, B3F-3152, B3F-3155 |
| 12mm方形標準型、長壽命型、高信賴型平型（無接地端子）B3F-4000, B3F-4005,B3F-5000, B3F-5001 |
| 標準型、長壽命型、高信賴型平型（有接地端子）B3F-4100, B3F-4105,B3F-5100, B3F-5101 |
| 標準型、長壽命型、高信賴型凸型（無接地端子）B3F-4050, B3F-4055,B3F-5050, B3F-5051 |
| 標準型、長壽命型、高信賴型凸型（有接地端子）B3F-4150, B3F-4155,B3F-5150, B3F-5151 |
| 注.1BOTTOM VIEW 中"OMRON"的標識在正常狀態下（見右圖），端子編號如右圖。6mm方形柱塞型（袋裝規格）平型(無接地端子)B3F-6000, B3F-6002注.帶子的方向隨機為A面或B面 |
| 平型(有接地端子)B3F-6100, B3F-6102 |
| 平型(無接地端子)B3F-6020, B3F-6022注.帶子的方向隨機為A面或B面 |
| 平型（有接地端子）B3F-6120, B3F-6122 |
| 凸型（無接地端子）B3F-6050, B3F-6052注.帶子的方向隨機為A面或B面 |
| 凸型（有接地端子）B3F-6150, B3F-6152 |
| B3F-1000, B3F-3000, B3F-6000 | B3F-4000, B3F-5000 | B3F-G | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.98N | 1.47N | 2.55N | 4.9N | 1.27N | 2.55N | 1.76N | |||||
|
B3F-1 B3F-3 B3F-6 |
B3F-1 B3F-3 B3F-6 |
B3F-1 B3F-3 |
B3F -10 |
B3F-4 B3F-5 B3F-5 |
B3F -4 |
B3F-1 B3F-3 | |||||
|
動作力 (OF) |
0.98±0.29N {100±30gf} |
1.47±0.49N {150±50gf} |
2.55±0.69N {260±70gf} |
4.9±1.47N {500±150gf} |
1.27±0.49N {130±50gf} |
2.55±0.69N {260±70gf} |
1.76±0.49N {180±50gf} | ||||
|
回復力 (RF) |
最小0.2N {20gf} |
最小0.49N {50gf} |
最小0.49N {50gf} |
最小0.7N {70gf} |
最小0.29N {30gf} |
最小0.49N {50gf} |
最小0.49N {50gf} | ||||
| 預行程(PT) | 0.25 +0.2 mm -0.1 | 0.3 +0.2 mm -0.1 | 0.25 +0.2 mm -0.1 | ||||||||
