| 項目 |
符號
|
額定值
|
單位
|
條件
|
|
|---|---|---|---|---|---|
| 發光側 | 正向電流 | IF | 30 | mA | --- *1 |
| 脈沖正向電流 | IFP | 100 | mA | 占空比1%，脈沖寬度0.1ms | |
| 反向電壓 | VR | 4 | V | --- | |
| 受光側 | 集電極·發射極之間電壓 | VCEO | 12 | V | --- |
| 發射極·集電極之間電壓 | VECO | 5 | V | --- | |
| 集電極電流 | IC | 20 | mA | --- | |
| 集電極損耗 | PC | 50 | mW | --- *1 | |
| 動作溫度 | Topr | -30 to 85 | oC | --- *1 | |
| 儲存溫度 | Tstg | -40 to 100 | oC | --- *1 | |
| 回流焊接溫度 | Tsol | 255 | oC | 10 秒內*2 | |
| *1. | 即使在規定條件內，也請根據溫度額定值圖適時地減小電壓和電流。此外，請避免結冰、凝露。 |
| *2. | 回流焊接請按照封裝注意事項中記載的條件進行作業。 |
| 項目 |
符號
|
特性值
|
單位
|
條件
|
|||
|---|---|---|---|---|---|---|---|
|
MIN.
|
TYP.
|
MAX.
|
|||||
| 發光側 | 正向電壓 | VF | --- | 1.2 | 1.5 | V | IF = 30mA |
| 反向電流 | IR | --- | 0.01 | 10 | μA | VR = 4V | |
| 峰值發光波長 | λP | --- | 940 | --- | nm | IF = 20mA | |
| 受光側 | 光電流 | IL | 0.4 | --- | 4 | mA |
IF = 20mA, VCE = 10V |
| 暗電流 | ID | --- | 10 | 200 | nA |
VCE = 10V, 0 |
|
| 集電極·發射極之間飽和電壓 | VCE (sat) | --- | 0.1 | 0.4 | V |
IF = 20mA, IL =0.1mA |
|
| 峰值分光靈敏度波長 | λP | --- | 900 | --- | nm | VCE = 5V | |
| 上升時間 | tr | --- | 11 | --- | μs |
VCC = 5V, RL = 100Ω, IL = 1mA * |
|
| 下降時間 | tf | --- | 14 | --- | μs |
VCC = 5V, RL = 100Ω, IL = 1mA * |
|
| * |
上升時間、下降時間的定義如下圖所示。
|

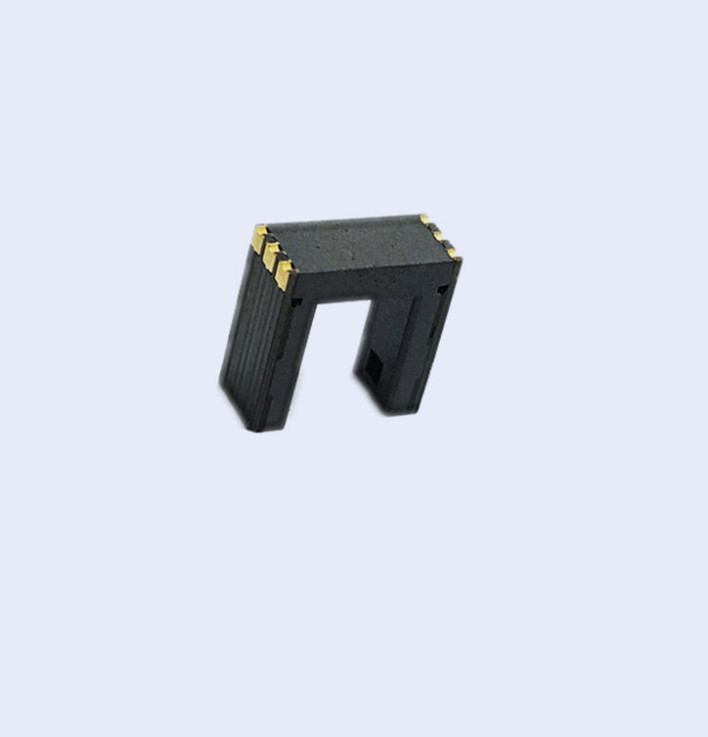

| 連接方式 | 重量 (g) | 材質 |
|---|---|---|
| 外殼 | ||
| 表面封裝型 | 0.3 | PPS |
| (單位: mm) |
|
| 發光側 | 受光側 |
|---|---|
| 1.4 × 1.4 | 1.4 × 0.5 |
| 端子記號 | 名稱 |
|---|---|
| (1) | 陽極端子 |
| (2) | 不連接 |
| (3) | 陰極端子 |
| (4) | 集電極 |
| (5) | 不連接 |
| (6) | 發射極 |
